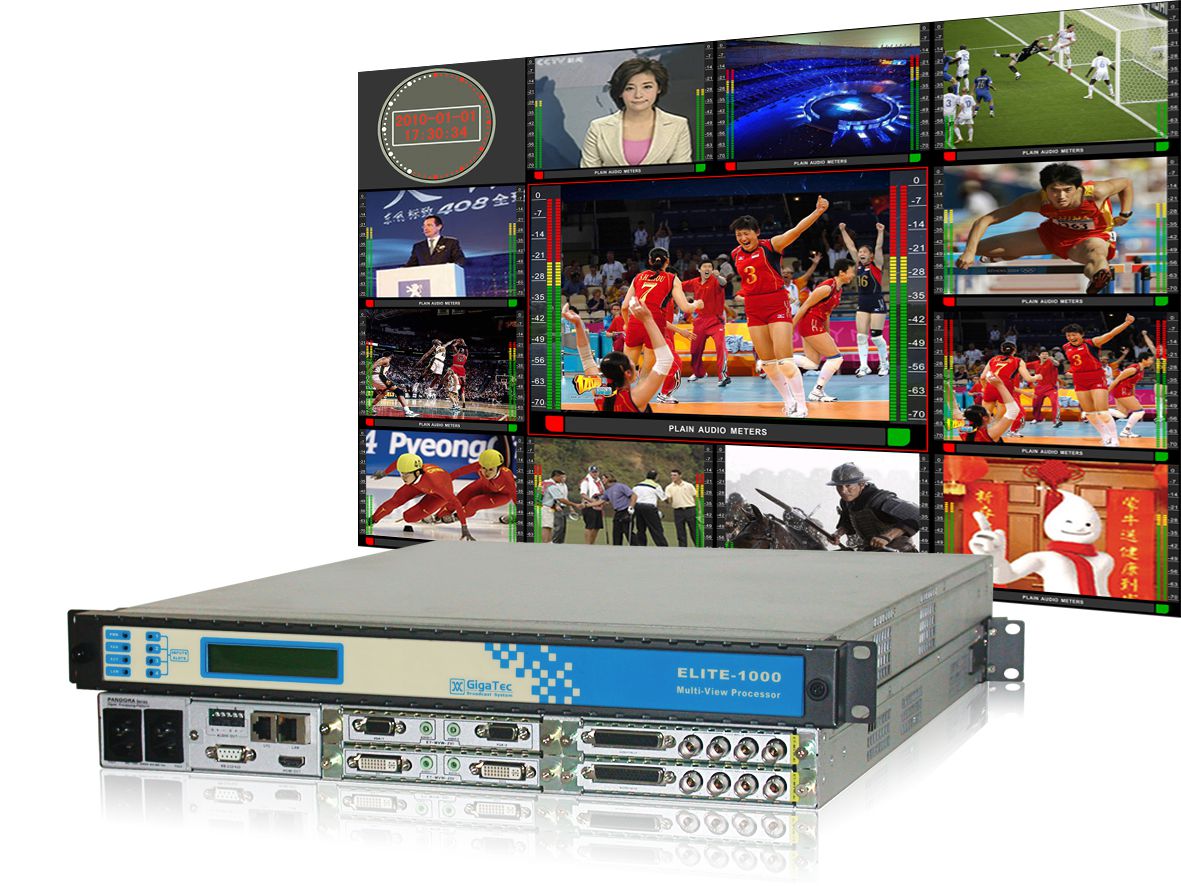

ELITE-1000 SDI多画面监测

ELITE-1000多格式多画面显示处理器，是一款结构紧凑，模块化设计,高分辨率的多画面监看平台。在一个1RU的机箱内最多可以实现16路视频信号（CVBS、HD-SDI、SD-SDI等）和16路音频信号（嵌入音频或模拟音频）的合成输出功能。

稳定性、可靠性和安全性

ELITE-1000采用纯硬件设计结构，无需操作系统支持，避免了基于“计算机+模块”系统设计的不稳定、总线带宽窄及病毒威胁等一系列问题。

在纯硬件设计的基础上，ELITE-1000可以适用于多种现场环境。内置风冷组件上电强制散热，增强系统的可靠性。同时冗余式电源热备份的工作方式，保证了系统24*7持续工作。

另外，根据广电行业的信号特点，ELITE-1000应用了一整套检测手段，保证对静帧、嵌入式音频的SDI信号和数字音频信号丢失等错误的准确识别，并进行报警提示，便于用户对系统的管理和维护。

灵活的组合方式

ELITE-1000采用模块化设计。每个机箱可同时插入四个输入模块，包括CVBS、HD-SDI、SD-SDI等多种信号格式的输入模块可供用户选择，对于标准的视频格式，支持自动侦测和识别。ELITE-1000可实现在不同的信号格式下从1路到16路画面的监看，不同格式的输入模块可以混插在同一机箱内。输出模块提供有一路HDMI的输出格式，分辨率支持1920×1080I，可配合主流的LCD/LED或PDP显示器完成显示。同时输出模块还支持1路HDMI嵌入音频输出和模拟立体声音频输出，每路输出音频可任意选择输入音源。

稳定的工作模式和多样的显示模式

 ELITE-1000内的各输入模块采用多总线并行处理的方式，对于输入的每一路视频信号单独进行处理，将不同格式视频信号统一格式后送到多画面合成模块进行画面合成。

各输入模块支持对SDI信号嵌入音频的输入和模拟立体声输入两种音频输入方式，音频信号经由输入模块转换成统一的音频输入格式并计算其VU值、PPM值，经处理后的音频信号与视频信号同步输出给多画面合成模块。

多画面合成模块将来自4个输入模块的视频信号按照显示模板进行画面合成，并完成音频VU表的画面叠加和音频输出。同时，多画面合成模块可存储16个标准显示模板和16个用户自定义显示模板，每个显示模板可任意配置成1个至16个显示子窗口，每个显示子窗口可任意选择输入视频源。

多功能整合

ELITE-1000支持TALLY提示、UMD动态源名跟随、VU/PPM表显示、时钟显示及校正等功能，便于用户掌握监控信号的状态。其中TALLY提示功能，通过GPI/O实现，输入模块为每路输入视频提供了TALLY信号输入接口和动态UMD源名输入接口，用户可根据需要选择使用；UMD源名跟随功能则采用国际主流的TSL协议，支持第三方矩阵或UMD控制器通过RS232/422直接驱动ELITE-1000显示监控信号的源名。

控制方式的多样化

ELITE-1000支持前面板按键控制、RS-232/422串行接口及TCP/IP控制。配套的ELITE-1000窗口控制软件支持联机和脱机两种工作模式，除了方便客户自主设计显示模板，还提供实时控制功能，并且参数可通过软件设置。ELITE-1000平台应用于广播电视系统中的演播室、主控机房、转播车、播控系统，以及安防/监控/CCTV等专业AV显示应用中。
